饱经沧桑的历史建筑，承载着悠远厚重的历史文化，它们是城市发展的印记，每一处都凝固着一段历史，每一处都承载着城市重要的记忆。保护好历史建筑，是留住历史文脉和千年乡愁，更是留住文化繁荣的源头活水。
为什么要开展历史建筑测绘建档工作
为贯彻落实习近平总书记对进一步加强历史文化保护提出的一系列重要指示批示精神，住房和城乡建设部从2019年开展了对历史建筑进行测绘建档工作专项行动。2022年5月13日，重庆市召开传承历史文化、建设文化强市座谈会。会议强调，要注重系统性保护，切实保护好街巷街区、古村古寨、历史建筑，保护好自然景观、历史风貌、人文环境和非物质文化遗产，让优秀传统文化更好地活在当下、服务当代。
在此背景下，我院从2021年3月份开始，陆续启动并完成了重庆市5个区县（云阳县、城口县、巫溪县、丰都县、酉阳县）共31处历史建筑的测绘建档工作。
历史建筑测绘建档工作中采用了什么新技术
历史建筑保护，科技先行。在本次历史建筑测绘建档工作中，我们采用了三维激光扫描技术、无人机倾斜摄影技术、全景摄影等非接触式、效率高、精度高、可视化的高新测绘技术。
三维激光扫描设备

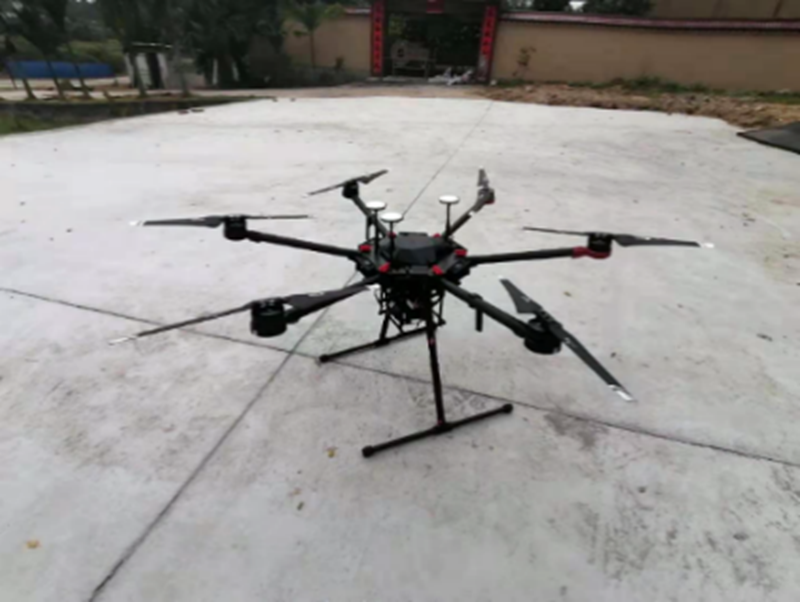

无人机倾斜摄影设备
【三维激光扫描技术】是一种全自动高精度的立体扫描技术，也称为实景复制技术。该技术利用高速激光扫描测量的方法，可大面积、高分辨率、快速地获取物体表面各个点的（x.y.z）标、反射率、（R.G.B）颜色等数据信息，通过软件处理复建1：1真彩色三维点云模型。
【庙溪河粮站】位于重庆市巫溪县峰灵镇庙溪村，建于1953年，四合院布局，砖木混合结构，屋架为穿斗结构，反映了 50 年代末粮站这一特殊类型建筑的时代风貌。我院技术人员采用三维激光扫描仪，在建筑各个方位和建筑内部设立站点，扫描作业，获得了建筑室内外和周边环境的全要素三维彩色点云。在此基础上，通过内业点云处理，衍生出了用于文物保护的总平图、平立剖、大样图等具有详细尺寸信息的电子文档。与传统测绘方式相比，这一作业方式既提升了作业效率，节省了人力物力，也提高了作业精度。

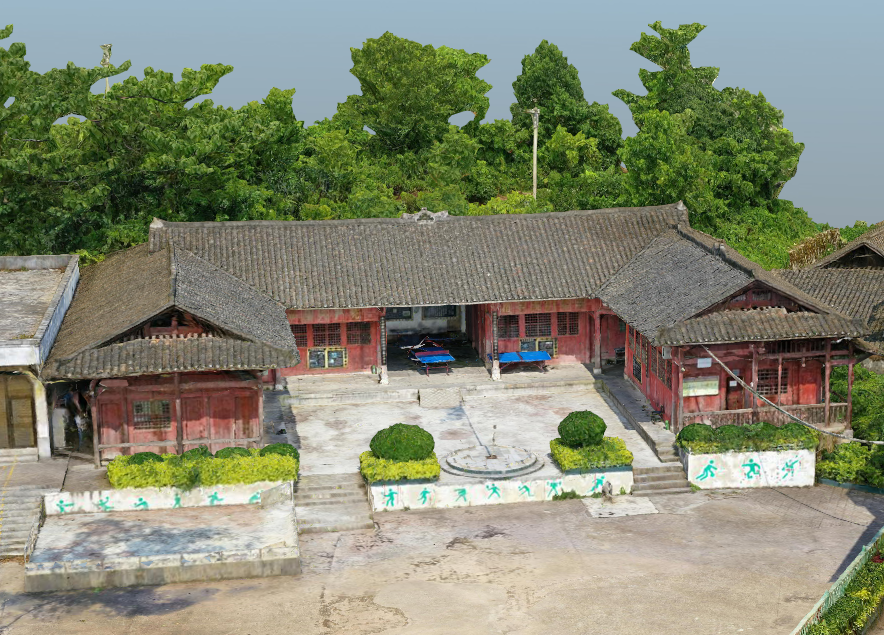

庙溪河粮站原始鸟瞰图

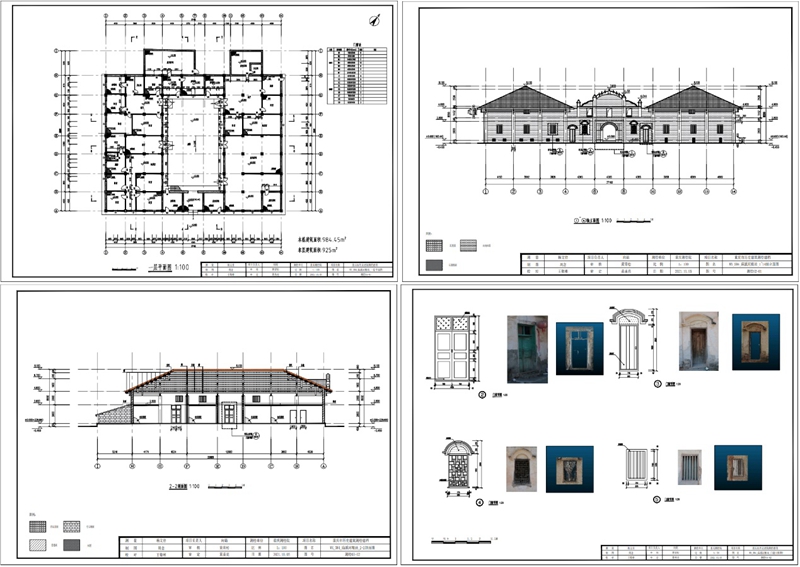

庙溪河粮站平立剖面及大样图纸

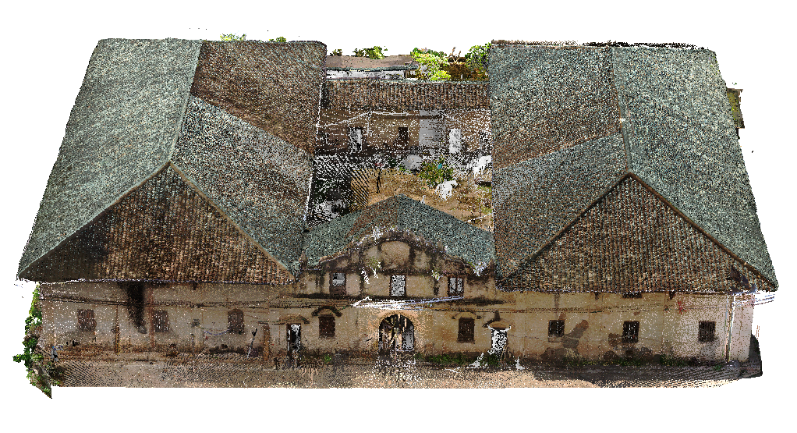

庙溪河粮站三维点云模型图
【倾斜摄影技术】近年来发展迅猛，通过在同一飞行平台上搭载多台传感器，同时从一个垂直、四个倾斜等五个不同的角度采集影像，通过先进的定位、融合、建模等技术，生成真实的三维建筑模型。
【红军阁】位于重庆市酉阳县双泉乡天马村一组，建于民国时期。建筑为典型的三合院形式，具有少数民族特色。建筑正房为三间，前面有檐廊，石柱础雕刻精美，建筑为全木结构建筑，具有一定的科学与艺术价值。我院技术人员通过无人机航摄相片，快速地获取了历史建筑室外倾斜模型。在倾斜模型上，可以直观地反映历史建筑周边环境和建筑外貌，快捷地获得历史建筑位置、高度、高程等信息，并可以借助倾斜模型快速精确地绘制地形图。
红军阁倾斜模型图
在城市禁飞区及无法进行无人机影像采集的区域，依据外业的三维点云、全景照片，我院技术人员通过手工建模方式构建建筑的仿真模型。

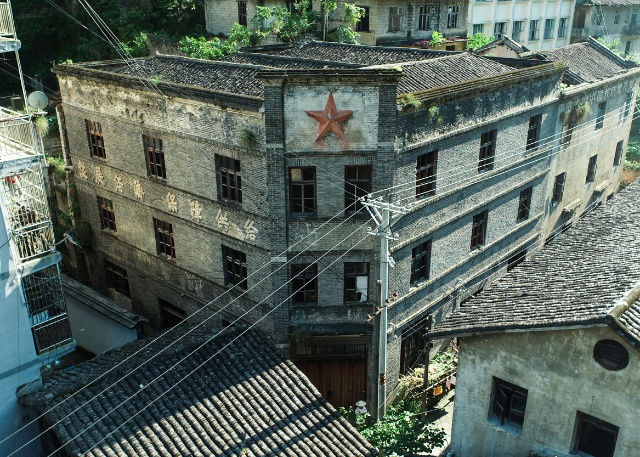

以【宁厂镇供销社】为例，位于重庆市巫溪县宁厂镇衡家涧社区，建于20世纪70年代，砖木结构，冰盘檐，瓦屋顶，三层。正立面塑有五星红旗图案，侧立面塑有标语，是重庆传统场镇在计划经济时代商业发展的重要见证之一。

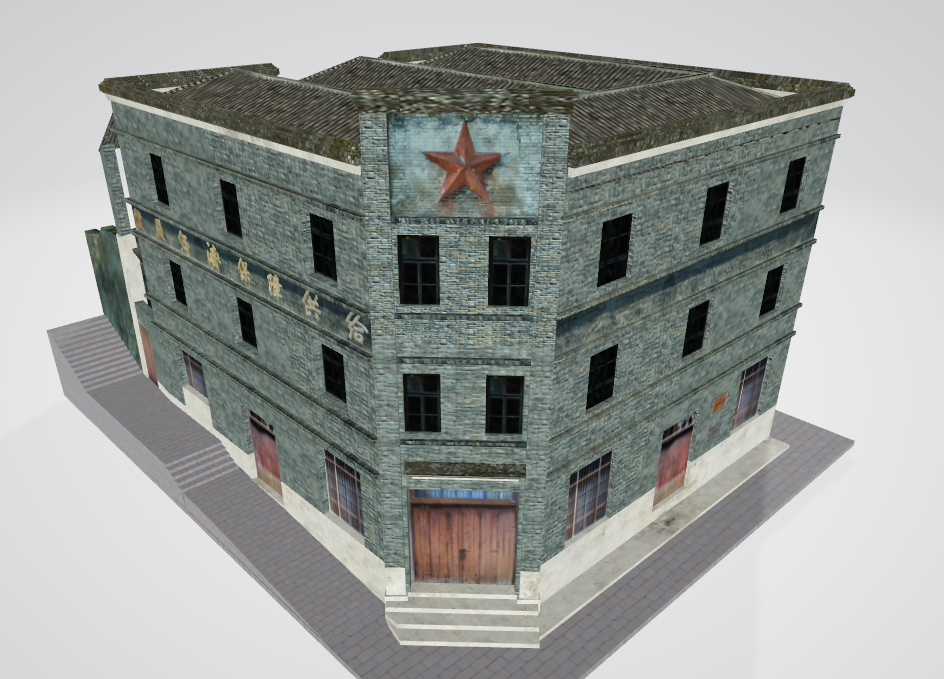

宁厂镇供销社三维仿真模型
优秀历史建筑挂牌照片
历史建筑测绘建档成果展示
【檀木煤矿综合楼】位于巫溪县白鹿镇檀木街道，建于 20 世纪 60 年代初，属于仿苏式风格建筑，砖木结构，中轴对称，立面横向五段式七开间划分，整个建筑比例协调，形态庄重，正立面上刻有多处红色标语，具有明显的时代特征，是巫溪煤盐产业兴衰的重要历史见证。

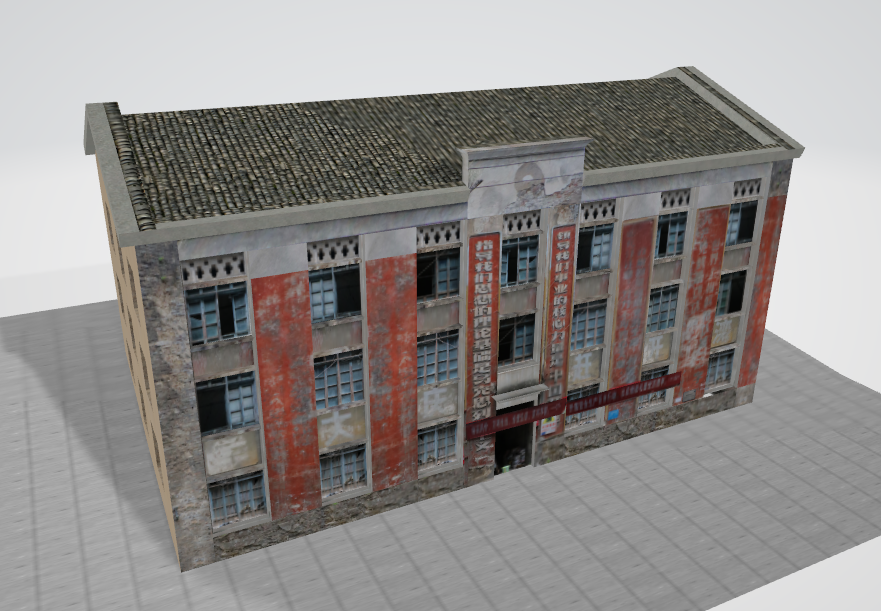

檀木煤矿综合楼三维仿真模型
历史建筑建档成果图册（含历史建筑基本信息、图纸、现状影像）
历史建筑测绘建档工作的开展及新型测绘技术的应用，不仅可以直观地展示历史建筑的风貌，还可以展示出其背后蕴藏的文化，同时为历史建筑日后的维修、重建、追溯提供有力保障，为以后更多人了解重庆悠久的历史，感受巴渝大地丰富多彩的传统文化提供更为详实的资料。（袁杨 王敬彬/文）
